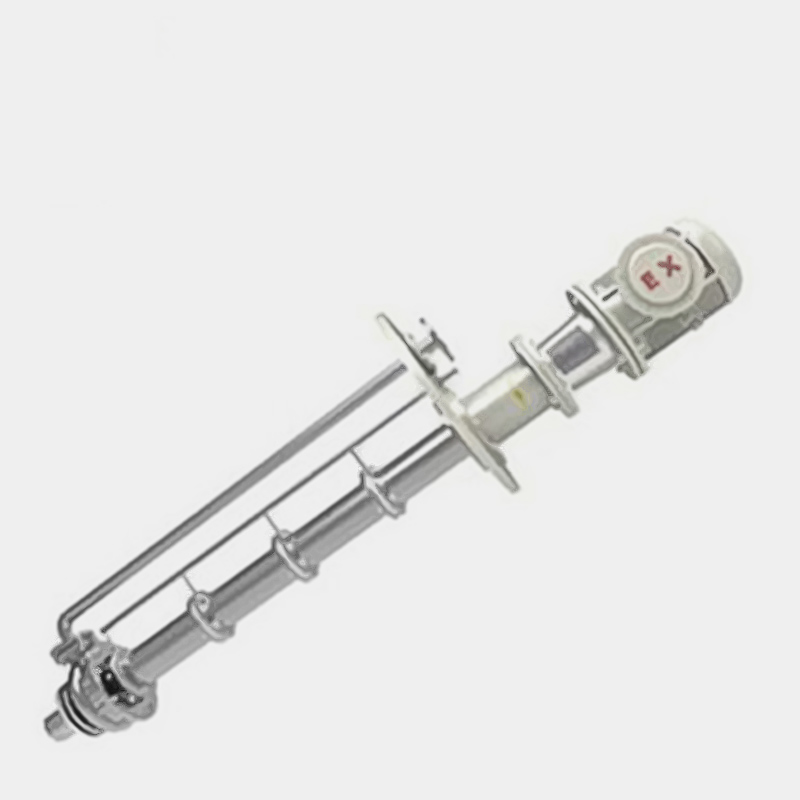

FYL型長軸液下泵

FYL型長軸液下泵是一種立式離心泵，適用于化工﹑石油﹑電力﹑冶金﹑制藥﹑造紙﹑環保等多個行業部門，可用來進行對有腐蝕性液體，含有一定量固體顆粒液體的輸送。是我廠選用國內優秀的水力模型設計而成,高效節能穩定是FYL液下泵優點

一、FYL長軸液下泵簡述

二、FYL長軸液下泵特點

1、從電機向泵端看,泵為逆時針。

2、泵采用長軸結構,插入深度可達10米，軸聯接結構安全可靠，拆卸方便。

3、泵起動時葉輪浸沒在介質中,因而起動容易,不存在排氣抽空問題。

4、轉子部件可軸向調整,且采用多點支承,泵運轉平穩可靠，可采用加長吸入管,增加插入深度,充分利用自身吸程,轉子長度縮短,剛性增強,壽命延長,經濟合理。

5、滑動軸承可選用外冷卻潤滑或自冷卻潤滑。

6、出口法蘭為分半活動法蘭,便于連接。

7、配用低速電機,噪聲小,運行平穩,使用壽命長。

三、長軸液下泵結構圖

圖片關鍵詞

四、FYL長軸液下泵性能參數

型號	泵額定轉速n=2900r/min			泵額定轉速n=1450r/min
型號	流量Q (m3/h)	揚程H (m)	電機功率 (KW)	流量Q (m3/h)	揚程	電機功率（KW）
25FYL-25	3.6	25	2.2	1.6	6	0.75
25FYL-41	3.6	41	4	1.6	10	1.5
25FYL-50	3.2	50	5.5	1.6	12.5	1.5
25FYL-80	3.2	80	11	1.6	20	2.2
40FYL-16	7.2	16	2.2	3.6	4	1.1
40FYL-26	7.2	26	3	3.6	5	1.1
40FYL-40	7.2	40	4	3.6	10	1.5
40FYL-50	6.3	50	5.5	3.2	12.5	1.5
40FYL-80	6.3	80	11	3.2	20	2.2
50FYL-25	14.4	25	4	7.2	6	1.5
50FYL-40	14.4	40	7.5	7.2	10	2.2
50FYL-50	12.5	50	7.5	6.3	12.5	2.2
50FYL-80	12.5	80	15	6.3	20	3
65FYL-25	28.8	25	5.5	14	6	1.5
65FYL-40	28.8	40	11	14	10	3
65FYL-50	25	50	11	12.5	12.5	3
65FYL-80	25	80	18.5	12.5	20	3
65FYL-125	25	125	30	12.5	32	5.5
80FYL-15	54	15	5.5	27	4	0.75
80FYL-24	54	24	11	27	6	1.1
80FYL-38	54	38	15	27	9	1.5
80FYL-50	50	50	22	25	12.5	2.2
80FYL-80	50	80	30	25	20	4
80FYL-125	50	125	45	25	32	7.5
100FYL-23	100	23	11	50	5	2.2
100FYL-37	100	37	15	50	9	3
100FYL-50	100	50	30	50	12.5	4
100FYL-80	100	80	45	50	20	7.5
100FYL-125	100	125	75	50	32	11
125FYL-50	200	50	45	100	12.5	7.5
125FYL-80	200	80	75	100	20	15
125FYL-125	200	125	132	100	32	18.5
150FYL-20				200	20	30
150FYL-32				200	32	45
150FYL-50				200	50	55
200FYL-20				400	20	45
200FYL-32				400	32	75
200FYL-50				400	50	90
