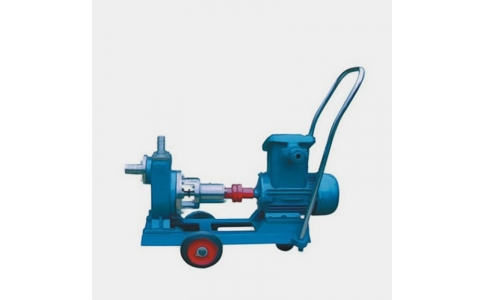

ZH不銹鋼臥式自吸泵

一、ZH不銹鋼臥式自吸泵概述ZH不銹鋼臥式自吸泵是我廠結合國內外同類產品研制開發的一種單級單吸自吸式化工離心泵,ZH泵適用于輸送溫度為0℃~220℃,含固體顆粒小于3毫米的腐蝕性介質，如果輸送介質含有3毫米以上顆?；蚶w維,可選用我廠生產的ZW無堵塞自吸排污泵。根據所輸送介質的不同,ZH型化工離心泵接觸液體部門的材料可選用鑄鐵、鑄鋼、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316、316

一、ZH不銹鋼臥式自吸泵概述
ZH不銹鋼臥式自吸泵是我廠結合國內外同類產品研制開發的一種單級單吸自吸式化工離心泵,ZH泵適用于輸送溫度為0℃~220℃,含固體顆粒小于3毫米的腐蝕性介質，如果輸送介質含有3毫米以上顆?；蚶w維,可選用我廠生產的ZW無堵塞自吸排污泵。根據所輸送介質的不同,ZH型化工離心泵接觸液體部門的材料可選用鑄鐵、鑄鋼、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316、316L等材料制造。ZH化工泵具有效率高，性能好，能耗小，噪音低等優點。

一、ZH不銹鋼臥式自吸泵概述

ZH不銹鋼臥式自吸泵是我廠結合國內外同類產品研制開發的一種單級單吸自吸式化工離心泵,ZH泵適用于輸送溫度為0℃~220℃,含固體顆粒小于3毫米的腐蝕性介質，如果輸送介質含有3毫米以上顆?；蚶w維,可選用我廠生產的ZW無堵塞自吸排污泵。根據所輸送介質的不同,ZH型化工離心泵接觸液體部門的材料可選用鑄鐵、鑄鋼、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316、316L等材料制造。ZH化工泵具有效率高，性能好，能耗小，噪音低等優點。

二、ZH不銹鋼臥式自吸泵應用范圍

1、ZH自吸泵適用于城市環保、建筑、消防、化工、制藥、印染、釀造、電力、電鍍、造紙、設備冷卻等。

2、ZH自吸泵裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧，是農場、苗圃、果園、茶園的良好機具。

3、ZH系列自吸泵產品還可以做成不銹鋼自吸泵，適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料介質粘度、含固量可達30%以下。不同液體可采用不同材質。分別于ht200、icr18nigti、ocr18nig、ocr17ni14m02、icr18ni12m02ti。

4、如是做成污水型的無堵塞自吸排污泵還可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機進行壓濾的最理想配套泵種。

三、ZH不銹鋼臥式自吸泵結構圖

圖片關鍵詞

四、ZH自吸泵適用范圍

流量：3.2～550m3/h

揚 程：12～80m

電機功率：0.75～132kw

口徑：25～300mm

吸程：5～6.5m

五、ZH自吸泵故障原因和解決方法

故障現象	原因分析	排除方法
自吸離心泵不出水	1.泵殼內未加儲液或儲液不足 2.吸入管路漏氣 3.轉速太低 4.吸程太高或吸入管路過長 5.機械密封泄漏量過大 6.吸入管路氣體不能從出口排出	1.加足儲液 2.檢查并排除漏氣現象 3.調整轉速 4.降低吸程或縮短吸入管路 5.修復或更換 6.使之排出
自吸離心泵雜音和振動較大	1.底腳不穩 2.泵軸彎曲 3.汽蝕現象 4.軸承磨損嚴重 5.進口管路內有雜物 6.泵與電動機兩者主軸不同心	1.加固 2.更換或校正 3.調整工況 4.更換 5.清除雜物 6.調整同軸度
自吸離心泵出水量不足	1.葉輪流道與吸入管被堵塞 2.葉輪或葉輪密封磨損嚴重 3.功率不足或轉速太低	1.排除堵塞物 2.更換口環 3.加足功率、調至額定轉速
自吸離心泵軸功率消耗過大	1.流量過大 2.轉速太高 3.泵軸彎曲或葉輪卡碰 4.泵內流道堵塞或被卡住	1.升高出口壓力 2.適當降低 3.更換或校正 4.排隊堵塞物

六、ZH型不銹鋼臥式自吸泵性能參數表

泵型號	泵額定轉速n=2900r/min			泵額定轉速n=1450r/min
泵型號	流量(m3/h)	揚程	配用電機(KW)	流量(m3/h)	揚程	配用電機(KW)
ZH25-25-125	3.2	20	1.1	1.6	5	0.55
ZH25-25-160	3.2	32	2.2	1.6	8	0.55
ZH25-25-200	3.2	50	5.5	1.6	12.5	0.75
ZH25-25-250	3.2	80	7.5	1.6	20	1.5
ZH40-32-125	6.3	20	1.5	3.2	5	0.55
ZH40-32-160	6.3	32	3	3.2	8	0.55
ZH40-32-200	6.3	50	5.5	3.2	12.5	1.1
ZH40-32-250	6.3	80	11	3.2	20	2.2
ZH50-32-125	12.5	20	3	6.3	5	0.55
ZH50-32-160	12.5	32	4	6.3	8	0.55
ZH50-32-200	12.5	50	7.5	6.3	12.5	1.1
ZH50-32-250	12.5	80	15	6.3	20	2.2
ZH65-50-125	25	20	4	12.5	5	0.55
ZH65-50-160	25	32	7.5	12.5	8	1.5
ZH65-40-200	25	50	11	12.5	12.5	2.2
ZH65-40-250	25	80	22	12.5	20	3
ZH65-40-315	25	125	37	12.5	32	5.5
ZH80-65-125	50	20	7.5	25	5	0.75
ZH80-50-160	50	32	11	25	8	1.5
ZH80-50-200	50	50	18.5	25	12.5	2.2
ZH80-50-250	50	80	37	25	20	4
ZH80-50-315	50	125	75	25	32	7.5
ZH100-80-125	100	20	15	20	5	1.5
ZH100-80-160	100	32	22	20	8	2.2
ZH100-65-200	100	50	37	20	12.5	4
ZH100-65-250	100	80	55	20	20	5.5
ZH100-65-315	100	125	75	20	32	11
ZH125-100-200	200	50	55	100	12.5	7.5
ZH125-100-250	200	80	75	100	20	11
ZH125-100-315	200	125	110	100	32	18.5
ZH125-100-400				100	50	37
ZH150-125-250				200	20	18.5
ZH150-125-315				200	32	37
ZH150-125-400				200	50	75
ZH200-150-250				400	20	55
ZH200-150-315				400	32	75
ZH200-150-400				400	50	110
